100 KVA Cahya Pole Transformer-13.8 / 0.12 * 0.24 KV|USA 2025

01 Umum

1.1 Deskripsi Proyek

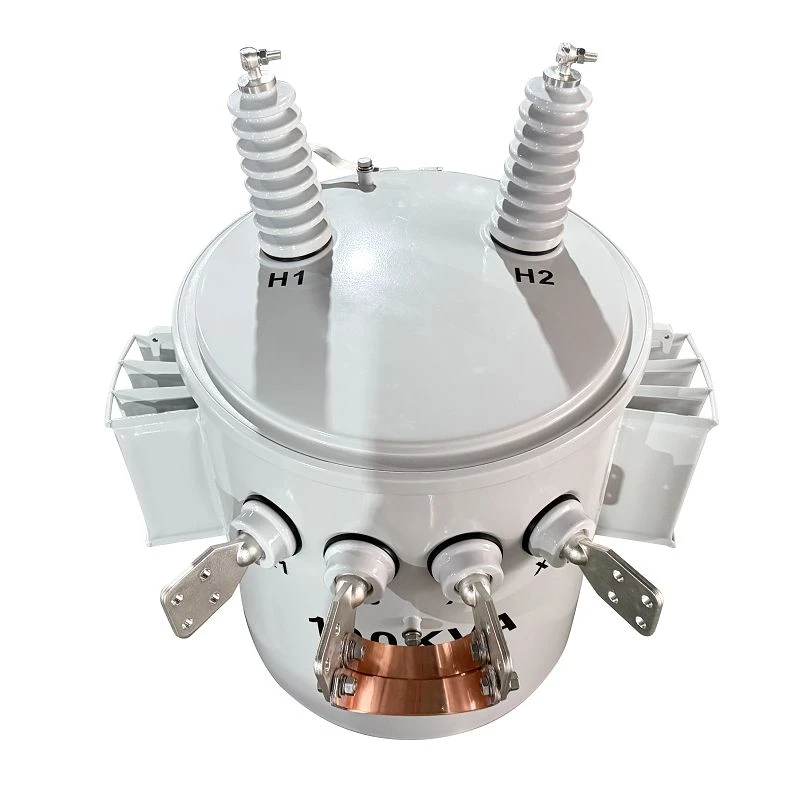

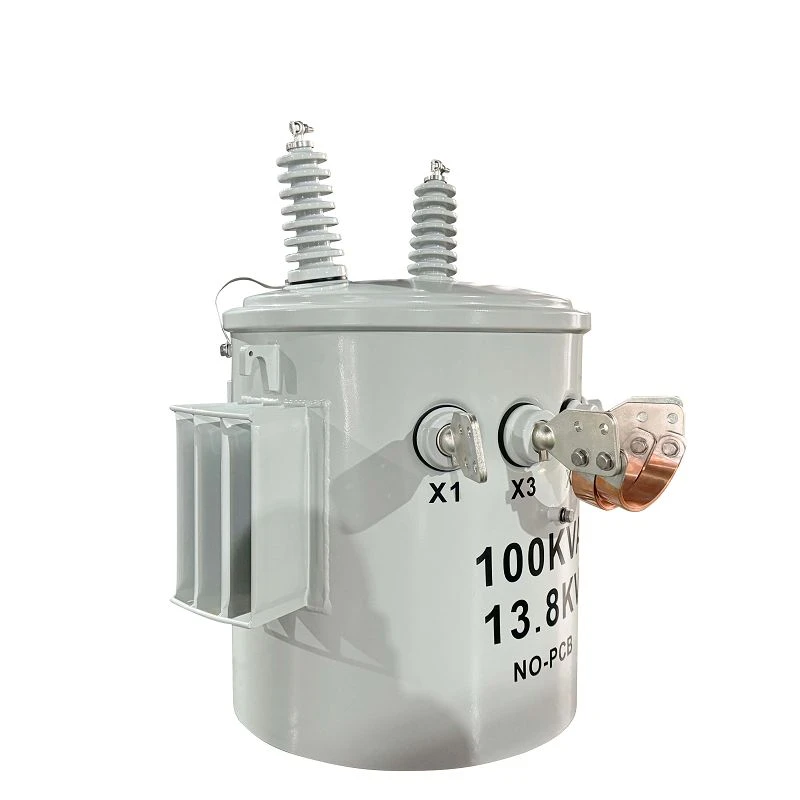

Transformator kutub lampu 100 kVA ditujokake kanggo sistem distribusi overhead 13,8 kV telung-fase kanggo nyuplai beban berkapasitas- sing luwih dhuwur, kayata area omah sing luwih padhet utawa fasilitas komersial cilik. Iku uga tundhuk karo IEEE C57.12.20, fitur cooling ONAN karo insulasi lenga mineral, lan dhuwur -tembaga voltase lan low-tegangan aluminium windings. Output sekunder yaiku 120/240 V. Ora ana -mundhut beban kira-kira 0,25 kW, mundhut beban 0,897 kW, nyebabake mundhut total 1,147 kW, dene efisiensi tetep ing ndhuwur 98%.

Impedansi 2,86%, konsisten karo trafo distribusi standar. Unit iki uga dilengkapi NLTC no-load tap changer, lan polaritas subtractive lan grup vektor Ii0 njamin keselarasan fase karo trafo 50 kVA saka urutan sing padha. Bebarengan, loro trafo iki nawakake efisiensi dhuwur, mundhut kurang, lan adaptasi banget, ngirim daya aman lan dipercaya kanggo jaringan distribusi Amérika Lor.

1.2 Spesifikasi Teknis

Spesifikasi trafo dipasang kutub fase tunggal 100kVA lan lembar data

1.3 Gambar

100kVA pad fase tunggal dipasang trafo diagram gambar lan ukuran.

02 Produksi

2.1 Inti

2.2 Penggulungan

HV nduwurke tumpukan dirancang karo lapisan concentric nggunakake dhuwur -konduktor tembaga kemurnian, terisolasi karo lapisan enamel kanggo kekuatan dielektrik unggul lan tahan termal nganti 105 derajat. Penggulungan LV nggunakake jalur aluminium, nyedhiyakake area permukaan sing gedhe, pendinginan sing luwih apik, lan kinerja listrik sing stabil ing kahanan beban sing abot.



2.3 Tank

Tank kasebut digawe saka baja ringan kanthi awak silinder lan tutup kubah sing bisa dicopot, rampung ing cat RAL7035. Ora ana pamriksan utawa bukaan layanan sing diidini. Loro braket sing dipasang kanthi kekandelan paling sethithik 3,4 mm dilas menyang tank. Ends ditekuk kanggo pas. Kabeh welds kudu rata lan Gamelan. Padha kudu ora duwe bolongan lan kudu lemah sawise welding.



2.4 Rapat pungkasan

1. Majelis Winding:Geser gulungan HV / LV menyang inti laminated, mesthekake keselarasan sing tepat lan integritas insulasi.
2. Sambungan Listrik:Sambungake nduwurke tumpukan ndadékaké kanggo tap changer, bushings, lan komponen liyane, banjur aman lan insulate joints.
3. Inti -Pengeringan Koil:Selehake bagean aktif (inti + windings) menyang oven pangatusan kanggo pemanasan vakum kanggo mbusak kelembapan.
4. Instalasi Tank:Angkat bagian aktif sing garing menyang tank, pasang kanthi aman, lan njamin insulasi sing tepat saka tembok tank.
5. Aksesori Pemasangan:Pasang bushings, katup relief tekanan lan aksesoris liyane, banjur mriksa bocor.
6. Pengisian & Pengisian Minyak:Vakum-isi karo lenga insulasi, degas, lan ndadèkaké larut sadurunge mriksa tingkat lenga lan kekuatan dielektrik.





03 Testing

Tes Standar lan Tes Rutin

IEEE C57.12.20-2017: Standar IEEE kanggo Transformer Distribusi Tipe Overhead 500 kVA lan Luwih Cilik; Tegangan Dhuwur, 34500 V lan Ngisor; Tegangan Sedheng, 7970/13 800YV lan Ngisor
IEEE C57.12.90-2021: Kode Tes Standar IEEE kanggo Distribusi Cairan, Daya, lan Transformer sing ngatur
CSA C802.1-13(R2022): Nilai efisiensi minimal kanggo trafo distribusi sing diisi cairan


1. Pangukuran Resistance
2. Tes rasio
3. Uji Polaritas
4. Ora Load Losses lan Ora Load Saiki
5. Load Losses lan Impedansi Voltage
6. Tes Tegangan Terapan
7. Tes Induksi Tegangan Tahan
8. Insulation Resistance Takeran
9. Uji Bocor kanthi Tekanan kanggo Transformator Kacemplung Cairan
10. Test dielektrik lenga


04 Pengepakan lan Pengiriman

05 Situs lan Ringkesan

Trafo dipasang -tunggal fase-100 kVA dianggo kanggo jaringan distribusi overhead Amerika Utara. Nyedhiyakake daya sing dipercaya kanggo omah lan bisnis cilik. Iku nggunakake cooling lenga ONAN. Penggulungan digawe saka-tembaga lan aluminium kualitas dhuwur. Tank kasebut kuwat lan disegel kanggo panggunaan sing dawa. Ora ana -muat tap changer kanggo pangaturan voltase. Trafo mlaku stabil lan efisien. Scotech ndadekake saben trafo kasebut kanthi teliti,. Saben unit ketemu standar internasional.
