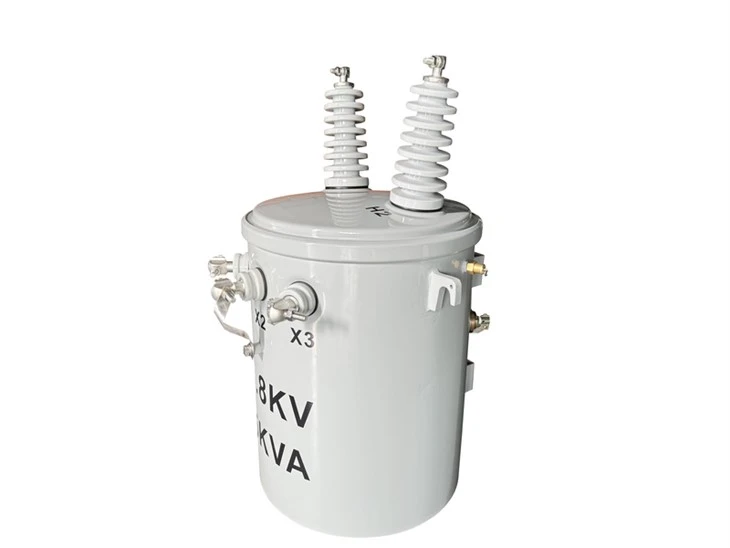

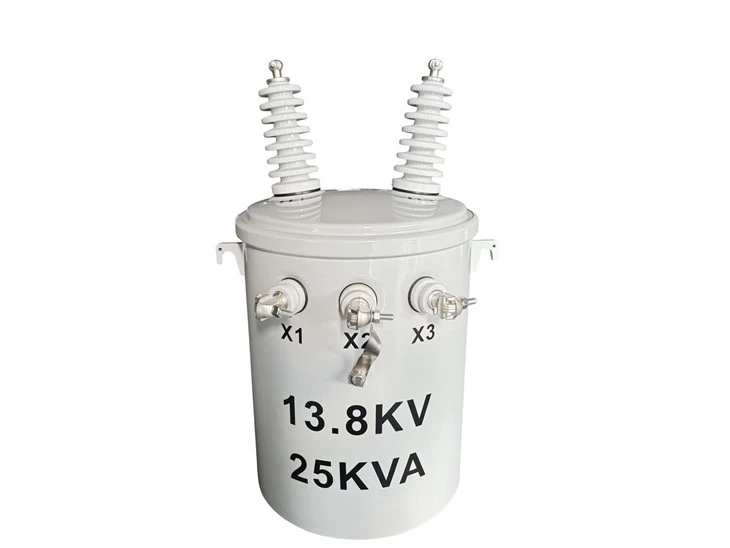

25 kVA Kutub Listrik Transformer-13,8 / 0,12 * 0,24 kV|Guyana 2024
Kapasitas: 25 kVA
Tegangan: 13.8 / 0.24kV
Fitur: karo tembaga nduwurke tumpukan

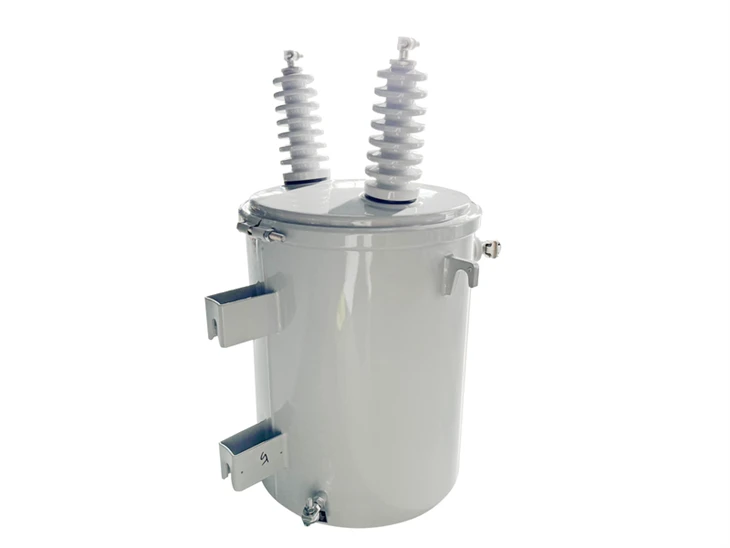

Transformer dipasang-fase tunggal-: Landasan keunggulan distribusi daya modern.
01 Umum
1.1 Latar mburi Proyek
Trafo dipasang ing kutub 25 KVA dikirim menyang Guyana ing taun 2024. Daya sing dirating saka trafo dipasang ing kutub yaiku 25 KVA kanthi pendinginan ONAN, voltase utami yaiku 13,8 kV kanthi ± 2 * 2,5% tapping range (NLTC), tegangan sekunder yaiku 0,12 / 0,24 kV, gugus vektor li00. Transformator kutub fase siji{9}} akeh digunakake ing sistem distribusi daya kanggo ngurangi voltase kanggo nyukupi kabutuhan listrik omah lan pangguna komersial cilik. Biasane dipasang ing kutub transmisi daya lan jaringan distribusi, mula diarani "trafo kutub".
Trafo jinis iki ngowahi arus voltase dhuwur dadi voltase operasi sing luwih murah liwat sumber daya siji -fase, supaya daya mundhut minimal sajrone transmisi. Iku kasusun saka nduwurke tumpukan primer, nduwurke tumpukan secondary lan inti wesi. Transformer rod kompak lan gampang dipasang, saengga cocog kanggo distribusi daya ing wilayah kutha lan deso.
Kajaba iku, trafo kutub -tunggal fase relatif prasaja ing babagan operasi lan pangopènan, lan bisa mlaku kanthi stabil ing macem-macem kahanan lingkungan. Desain protèktif asring dirancang kanggo tahan cuaca sing abot lan pengaruh njaba, njamin linuwih sumber daya. Ing cendhak, trafo kuwi minangka bagéyan indispensable lan penting saka jaringan daya modern.
1.2 Spesifikasi Teknis
25 KVA jinis spesifikasi trafo lan lembar data
|
Dikirim menyang
Guyana
|
|
taun
2024
|
|
Jinis
Pole dipasang trafo
|
|
Standar
IEEE C57.12.00
|
|
Daya Rated
25KVA
|
|
Frekuensi
60HZ
|
|
fase
3
|
|
Tipe Cooling
ONAN
|
|
Tegangan utami
13.8KV
|
|
Tegangan Sekunder
0,12 / 0,24 KV
|
|
Bahan Winding
alumunium
|
|
Pamindahan sudut
li0
|
|
Impedansi
2.2%
|
|
Tutul Ganti
NLTC
|
|
Ngetuk Range
±2*2.5%
|
|
Ora Mundhut Load
0,098KW
|
|
Ing Load Loss
0,289KW
|
|
Aksesoris
Konfigurasi standar
|
1.3 Gambar
25 KVA kutub dipasang trafo diagram drawing lan ukuran.
 |
|
02 Produksi
2.1 Inti
Inti kumparan tatu dening pirang-pirang lapisan lembaran baja silikon sing diikat kanggo mbentuk sirkuit magnetik tertutup bunder utawa persegi. Cara nduwurke tumpukan ora mung bisa nambah magnetisme kanthi nyuda ukuran gandum materi, nanging uga nambah tingkat ngisi inti wesi. Kanggo nyuda kerugian saiki eddy, lembaran baja silikon disusun kanthi rapet ing tekanan dhuwur sajrone nduwurke tumpukan, lan sawetara wujud "nyukur" utawa "tekanan", gumantung saka syarat desain trafo. Saben lapisan lembaran baja silikon ing inti biasane dilapisi karo lapisan insulasi kanggo nyegah arus eddy ing antarane lapisan kasebut. Sirkuit magnetik tertutup sing kasusun saka inti wesi sing digulung nambah kapadhetan fluks magnetik lan ndadekake luwih efisien ing induksi elektromagnetik. Kanthi ngoptimalake pilihan materi lan desain struktural, inti coil bisa nyuda mundhut energi (kayata mundhut hysteresis lan mundhut saiki eddy) kui sak operasi trafo. Desain inti wesi melu rasio giliran saka windings utami lan sekunder kanggo mesthekake yen rasio konversi voltase trafo meets syarat. Amarga struktur relatif ditutup, gangguan sing diasilake dening inti kumparan sajrone operasi kurang.
2.2 Penggulungan
Low pressure foil winding
Mesin gulungan foil otomatis, TIG argon arc welding, guideway rolling shear, sistem kontrol PLC, sistem koreksi otomatis induksi fotolistrik, kecepatan dhuwur lan nduwurke tumpukan presisi. Regulasi kacepetan stepless konversi frekuensi, koreksi otomatis induksi fotoelektrik. Sawise nduwurke tumpukan rampung, lumahing njaba saka ndadékaké njero lan njaba saka kumparan wis bandaged. Pungkasan gulungan foil rapi lan bocor pungkasane kurang, sing ndadekake pasukan sirkuit cendhak -dada cilik lan kemampuan sirkuit anti-singkat-ditingkatake. Tegangan antarane lapisan foil coil padha karo voltase antarane dadi, lan voltase antarane lapisan luwih murah. Kanggo produk tatu -kawat, amarga voltase ora dhuwur, gampang kanggo ngrancang lan nggawe.
2.3 Tank
Tangki digawe saka -baja tahan karat kualitas dhuwur kanggo mesthekake yen tangki nduweni kekuatan mekanik lan tahan korosi sing apik. Miturut gambar desain, gunting digunakake kanggo ngethok piring baja kanthi ukuran lan wujud sing dikarepake. Kanthi stamping utawa proses mlengkung, piring baja sing dipotong digawe ing macem-macem bagean tank (kayata piring ngisor, piring sisih, piring ndhuwur, lan liya-liyane). Komponen kasebut dirakit menyang tank nggunakake welding gas shielded (MIG welding) utawa welding busur. Nalika welding, mesthekake tightness lan kekuatan saka welding. Weld wis polesan sawise welding kanggo ngilangke burrs lan unevenness.
2.4 Rapat pungkasan
03 Testing
|
Ora. |
Item Tes |
Unit |
Penerimaan Nilai |
Nilai sing diukur |
Kesimpulan |
|
1 |
Pengukuran Resistance |
/ |
/ |
/ |
Lulus |
|
2 |
Tes rasio |
/ |
Penyimpangan rasio voltase ing tapping utama: Kurang saka utawa padha karo 0,5% Simbol sambungan: Ii0 |
-0.03 |
Lulus |
|
3 |
Tes polaritas |
/ |
Subtractive |
Subtractive |
Lulus |
|
4 |
Ora ana -mundhut lan arus eksitasi |
% kW |
I0 : nyedhiyakake nilai sing diukur P0: nyedhiyakake nilai sing diukur toleransi kanggo ora mundhut beban yaiku +10% |
1.44 0.084 |
Lulus |
|
5 |
Kerugian beban, voltase impedansi, kerugian total lan efisiensi |
/ kW kW |
t: 85 Z%: nilai sing diukur Pk: nilai sing diukur Pt: nilai diukur toleransi kanggo impedansi yaiku ± 10% toleransi kanggo mundhut beban total yaiku +6% |
2.41 0.296 0.380 98.80 |
Lulus |
|
6 |
Tes Tegangan Terapan |
/ |
HV: 34KV 60s LV: 10kV 60s |
Ora ana ambruk voltase test |
Lulus |
|
7 |
Tes Induksi Tegangan Tahan |
/ |
Tegangan sing ditrapake (KV): 2 Ur Duration(s): 48 Frekuensi (HZ): 150 |
Ora ana ambruk voltase test |
Lulus |
|
8 |
Pengukuran Resistance Insulation |
GΩ |
HV-LV menyang Ground LV-HV menyang Ground HV&LV menyang Ground |
79.6 78.3 78.1 |
/ |
|
9 |
Tes Kebocoran |
/ |
Tekanan: 20 kPA Duration: 12h |
Ora bocor lan Ora Rusak |
Lulus |
|
10 |
Tes dielektrik lenga |
kV |
Luwih saka utawa padha karo 45 |
52.18 |
Lulus |
04 Pengepakan lan Pengiriman
 |
 |
05 Situs lan Ringkesan
Matur nuwun kanggo kapentingan lan dhukungan ing siji-kutub fase-dipasang trafo! Kanthi kinerja sing luar biasa, operasi sing stabil, lan fitur sing efisien-energi, prodhuk iki nyukupi kabutuhan daya ing macem-macem aplikasi, nyedhiyakake dhukungan sing dipercaya kanggo sistem tenaga. Kita bakal terus berinovasi lan setya ngirim produk lan layanan-kualitas dhuwur. Kita ngarep-arep bisa kerja bareng karo sampeyan kanggo nggawe masa depan sing luwih cerah kanggo industri tenaga bebarengan!
