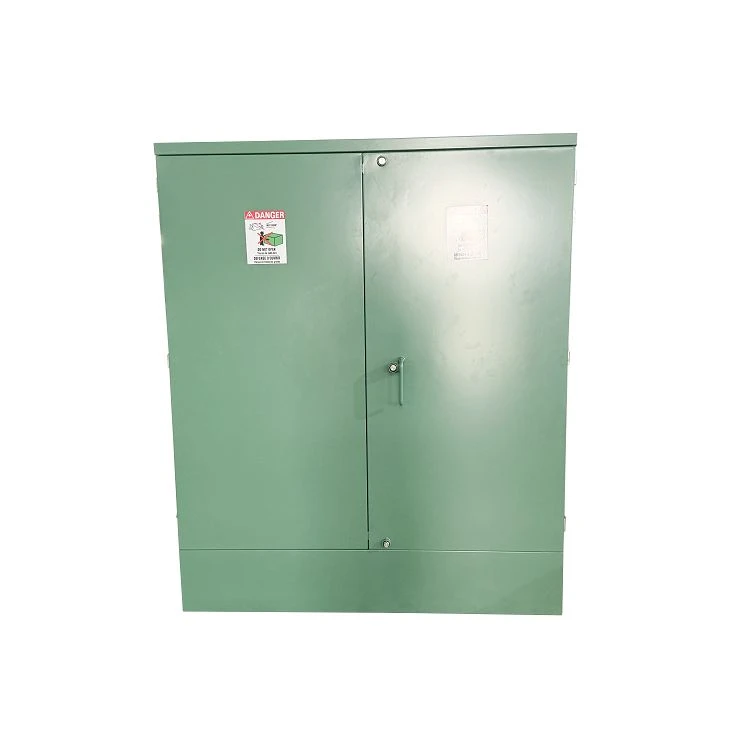

2500 kVA Telung Phase Pad dipasang Transformers-25 / 0,6 kV|Kanada 2025
Kapasitas: 2500 kVA
Tegangan: 25kV-600Y/347V
01 Umum
1.1 Sorotan Proyek
Proyek Sorotan Nalika klien Kanada nyedhaki kita, dheweke butuh trafo sing bisa nangani iklim sing atos, beban abot, lan operasi sing terus-terusan. Sing persis apa kita dikirim: loro2500 kVA pad-dipasang trafodirancang kanggo nyedhiyani dipercaya, daya konsisten kanggo jaringan industri lan komersial. Unit iki ora mung mesin-iku janji. Janji yen energi bakal terus mili, kanthi aman lan efisien, saben dina.
1.2 Dicocogake kanggo Kahanan Kanada
Kita ngrancang trafo iki khusus kanggo kahanan ruangan sing tantangan Kanada. Kanthi windings aluminium lan cooling lenga ONAN, padha tetep stabil sanajan kothak fluctuates utawa ayunan suhu dramatically. Desain ngarep loop-feed dead{3}}nggawe wong tetep aman, dene grup vektor Dyn1 ndadekake integrasi menyang jaringan netral grounded dadi gampang. Sejatine, kita mesthekake yen dheweke bakal nindakake kanthi andal, ora preduli apa wae cuaca sing ditindakake-lan supaya operator tetep yakin nalika lagi nindakake.
1.3 Spesifikasi Teknis
2500 kVA telung phase pad dipasang transformer specifications lan data sheet
|
Dikirim menyang
Kanada
|
|
taun
2025
|
|
Jinis
Trafo pemasangan pad telung fase
|
|
Standar
CSA C227.4:21
|
|
Daya Rated
2500 kVA
|
|
Frekuensi
60HZ
|
|
Feed
Loop
|
|
Ngarep
mati
|
|
fase
telu
|
|
Tipe Cooling
ONAN
|
|
Insulan cair
Minyak Mineral
|
|
Tegangan utami
25 kv
|
|
Tegangan Sekunder
0,6 kV
|
|
Kelompok Vektor
Dyn1
|
|
Bahan Winding
alumunium
|
|
Impedansi
5.75%
|
|
Tutul Ganti
NLTC
|
|
Ngetuk Range
±2*2.5%
|
|
Ora Mundhut Load
2500 W
|
|
Ing Load Loss
24000 W
|
|
Aksesoris
Konfigurasi standar
|
1.4 Gambar
2500 kVA telung phase pad dipasang trafo drawing lan nameplate
 |
 |
02 Ngatur kanggo Kahanan Kanada
Kita ngrancang iki2500 kVA telung phase pad dipasang trafokhusus kanggo kahanan ruangan Kanada sing tantangan. Kanthi windings aluminium lan cooling lenga ONAN, padha tetep stabil sanajan kothak fluctuates utawa ayunan suhu dramatically. Desain ngarep loop-feed dead{3}}nggawe wong tetep aman, dene grup vektor Dyn1 ndadekake integrasi menyang jaringan netral grounded dadi gampang. Sejatine, kita mesthekake yen dheweke bakal nindakake kanthi andal, ora preduli apa wae cuaca sing ditindakake-lan supaya operator tetep yakin nalika lagi nindakake.
2.1 Inovasi Inti lan Magnetik
 |
Ing jantung saben trafo ana inti kompak, telung -kaki sing nyalurake fluks magnet kanthi lancar lan efisien. Kita nggunakake -lembaran baja silikon sing kurang kanthi perawatan tahan karat-kanggo nyuda mundhut energi lan gangguan. Iki minangka inti sing gampang, ya, nanging sing dirancang kanthi ati-ati supaya tahan lan bisa digunakake kanthi tenang, supaya sistem sampeyan stabil ing kabeh jinis beban. |
2.2 Unggulan lan Sambungan Excellence
 |
Ing sisih voltase -sedheng, kita nggunakake gulungan foil kanthi timbal busbar tembaga sing kuat. Iki tegese sirkuit cendhak ora bakal ngganggu, lan panas ilang kanthi efisien. Sisih dhuwur -tegangan nggunakake kertas-kabel aluminium datar terisolasi-kompak, biaya-efektif, lan dipercaya. Bebarengan, pilihan berliku-liku iki menehi sampeyan imbangan sing tansah dituju: awet, efisien, lan siyap kanggo -operasi outdoor jangka panjang. |
2.3 Fitur Proteksi & Perlindhungan Cerdas
 |
Safety tau afterthought. Kita nambahake sekring Bay-O-Net lan sekring serep saiki-watesi kanggo proteksi lapisan, dene pangisi ketukan ora ana-munggah ngidini pangaturan voltase ±2 × 2,5%. Tegese nalika kahanan kothak ganti, trafo bisa adaptasi tanpa ngalahake. Kita seneng nganggep dheweke minangka mitra sing cerdas lan protèktif kanggo jaringan distribusi sampeyan. |
2.4 Desain Tank lan Tahan Cuaca
 |
2500 kVA telung phase pad dipasang tank trafo dhewe digawe saka disegel baja entheng, bolted kanggo kekuatan ekstra. Saben lumahing wis sandblasted, sudhut klebu, banjur dilapisi karo cuaca - lan UV -primer lan lapisan ndhuwur epoxy tahan. Cukup angel kanggo nangani srengenge, salju, lan udan Kanada nalika njaga komponen internal kanthi aman lan njaga boros panas sing apik. Sampeyan ora usah kuwatir babagan unsur-unsur-sing wis katutup. |
2.5 Majelis lan Jaminan Kualitas
 |
Kita ngumpulake inti lan windings kanthi ati-ati, nyambungake timbal, nginstal tank lan aksesoris, isi karo lenga mineral, lan segel munggah. Banjur kita nglakokake serangkaian tes standar CSA-: resistensi, rasio, hubungan fase-, losses, daya tahan tegangan sing ditrapake lan induksi, resistensi insulasi, kekuatan dielektrik, lan uji bocor. Jujur, kita mriksa kabeh kaping pindho. Yen liwat, sampeyan bisa dipercaya kanggo nindakake andal saka dina. |
03 Testing
Tes Rutin lan Standar Tes
CSA C227.4-21 Trafo distribusi sing dipasang telung-fase, pad{3}} karo konektor voltase dhuwur terisolasi sing bisa dipisahake
CSA-C802.1-13 (R2022) Nilai Efisiensi Minimal kanggo Transformator Distribusi Isi Cairan
1. Pangukuran Resistance
2. Tes rasio
3. Fase -Uji hubungan
4. Ora Load Losses lan Ora Load Saiki
5. Load Losses, Impedansi Voltage lan efficiency
6. Tes Tegangan Terapan
7. Tes Induksi Tegangan Tahan
8. Pengujian Bocor kanthi Tekanan kanggo Transformator Kacemplung Cairan: Tes bocor ing 50KPa kudu ditindakake sajrone 12 jam tanpa bocor. Ora ana deformasi permanen.
9. Insulation Resistance Measurement
10. Test dielektrik lenga
Asil Tes
|
Ora. |
Item Tes |
Unit |
Nilai Penerimaan |
Nilai sing diukur |
Kesimpulan |
|
1 |
Pengukuran Resistance |
% |
Tingkat unbalance resistance maksimum |
0.82 |
Lulus |
|
2 |
Tes rasio |
% |
Penyimpangan rasio voltase ing tapping utama: Kurang saka utawa padha karo 0,5% |
-0.06~-0.05 |
Lulus |
|
3 |
tes hubungan fase-. |
/ |
Dyn1 |
Dyn1 |
Lulus |
|
4 |
Ora ana -mundhut lan arus eksitasi |
/ |
I0:: nyedhiyakake nilai sing diukur |
0.35% |
Lulus |
|
P0: nyedhiyakake nilai sing diukur |
2,214 kW |
||||
|
Toleransi kanggo ora mundhut beban yaiku +10% |
/ |
||||
|
5 |
Load losses voltase impedansi lan efficiency |
/ |
t:85 Toleransi kanggo impedansi yaiku ± 7,5% Toleransi kanggo mundhut beban total yaiku +6% |
/ |
Lulus |
|
Z%: nilai sing diukur |
5.69% |
||||
|
Pk: nilai sing diukur |
22,183 kW |
||||
|
Pt: nilai sing diukur |
24,397 kW |
||||
|
Efisiensi ora kurang saka 99,37% |
99.43% |
||||
|
6 |
Tes Tegangan Terapan |
kV |
HV: 50kV 60s LV: 10kV 60s |
Ora ana ambruk voltase test |
Lulus |
|
7 |
Tes Induksi Tegangan Tahan |
kV |
Tegangan Terapan (KV): 2 Ur |
Ora ana ambruk voltase test |
Lulus |
|
Duration(s):48 |
|||||
|
Frekuensi (HZ): 150 |
|||||
|
8 |
Tes Kebocoran |
kPa |
Tekanan: 50 kPA Duration: 12h |
Ora bocor lan ora karusakan |
Lulus |
|
9 |
Pengukuran Resistansi Isolasi |
GΩ |
HV-LV menyang Ground |
2.32 |
/ |
|
LV-HV menyang Ground |
2.83 |
||||
|
HV&LV menyang Ground |
2.10 |
||||
|
10 |
Test lenga |
/ |
Kekuwatan dielektrik; |
56,1 kV |
Lulus |
|
Isi Kelembapan |
9,7 mg/kg |
||||
|
Faktor Dissipation |
0.00204% |
||||
|
Analisis Furan |
0.03 |
||||
|
Analisis Kromatografi Gas |
/ |
04 Pengepakan lan Pengiriman
05 Keahlian SCOTECH
Ing SCOTECH, kita ngirim jutaan kVA trafo saben taun, ing saindenging jagad. Saka standar CSA nganti IEEE, unit 100 kVA cilik nganti sistem 5000 kVA gedhe, saben trafo nduweni komitmen kanggo ngrancang, nguji, lan linuwih. Iki loro unit 2500 kVA? Iki minangka conto sampurna saka keahlian-dirancang kanggo nindakake, dibangun kanggo awet, lan siap kanggo njaga jaringan Kanada tanpa kompromi.
