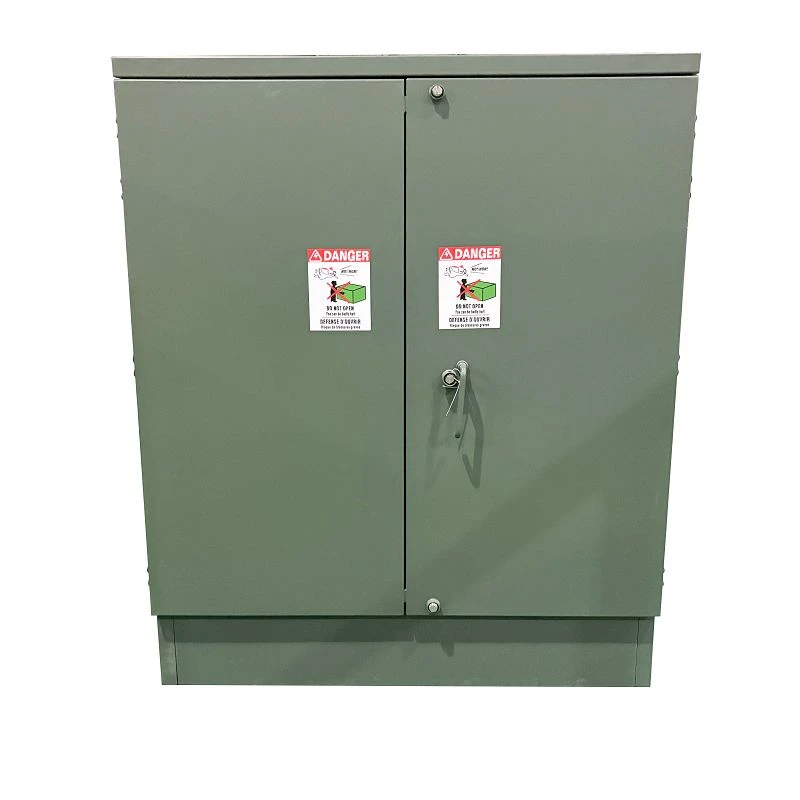

500 KVA Pad dipasang Transformer Produsen-4,16 / 0,6 KV|Kanada 2025

01 Umum

1.1 Deskripsi Proyek

2000 kVA telung phase pad dipasang trafo dikirim menyang Kanada ing 2025. Daya dirating saka trafo punika 500 kVA karo cooling KNAN. Tegangan dhuwur yaiku 4,16Y / 2,4 kV kanthi ± 2 * 2,5% tapping range (NLTC), voltase kurang 0,6D kV, padha mbentuk klompok vektor YNd1.

Kanggo bisnis lan panyedhiya sarana sing nggoleki solusi distribusi daya sing aman, -efektif, lan ngirit ruang-, trafo sing dipasang ing bantalan SCOTECH dadi pilihan sing paling optimal. Dicocogake kanggo ngatasi masalah manajemen daya kutha-kalebu papan instalasi sing winates, biaya pangopènan sing dhuwur, lan bebaya safety-trafo iki nggabungake desain profil sing apik, -kurang karo fungsi sing mantep. Struktur sing ditutup kanthi lengkap nyegah kontak sing ora disengaja, dadi sampurna kanggo-daerah lalu lintas dhuwur kaya mall, kampus sekolah, lan komunitas omah. Kanthi syarat pangopènan minimal lan umur layanan sing dawa, nyuda biaya total kepemilikan (TCO) kanggo pangguna nalika njamin pasokan listrik sing ora diganggu. Apa kanggo proyek konstruksi anyar utawa retrofits kothak, trafo dipasang pad SCOTECH menehi nilai nyata kanthi nambah efisiensi energi, nyuda biaya operasional, lan prioritas keamanan umum.

1.2 Spesifikasi Teknis

500 kVA pad mounted transformer specifications type and data sheet

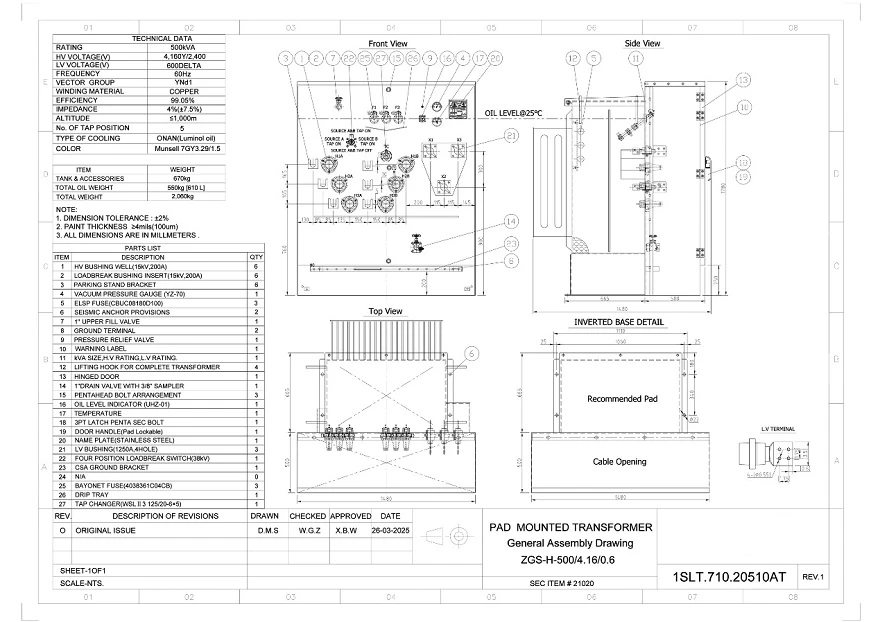

1.3 Gambar

500 kVA pad dipasang trafo diagram drawing lan ukuran.

02 Produksi

2.1 Lenga Luminol

Trafo sing dipasang ing pad SCOTECH diisi karo lenga Luminol -kinerja dhuwur, cairan dielektrik premium sing dirancang kanggo ngasilake keuntungan inti dual: insulasi listrik sing luar biasa sing nyegah kesalahan busur lan boros panas sing efisien sing njaga suhu operasi sing optimal sanajan ing fluktuasi suhu ekstrim ing iklim Kanada. Lenga khusus iki tundhuk banget karo standar CSA, nduweni stabilitas termal sing luar biasa lan tahan oksidasi kanggo ngindhari degradasi durung wayahe, lan sacara signifikan ngluwihi umur layanan trafo nalika nyilikake -kabutuhan pangopènan jangka panjang-dadi pilihan sing andal, biaya-efektif kanggo distribusi daya sing aman lan konsisten.

2.2 Penggulungan

Transformer sing dipasang ing bantalan SCOTECH nduweni-gulungan tembaga kemurnian dhuwur, sing menehi konduktivitas listrik sing unggul, mundhut energi minimal, lan tahan termal sing apik kanggo nahan variasi suhu sing umum ing lingkungan operasi Kanada. Presisi-tatu lan dilapisi karo bahan insulasi canggih, belitan iki nyukupi standar CSA sing ketat, njamin kinerja sing dipercaya, nyuda panas, lan umur layanan luwih dawa kanggo trafo-saben ndhukung distribusi daya sing stabil kanggo aplikasi omah, komersial, lan industri.

2.3 Katup saluran lenga

Trafo sing dipasang ing bantalan SCOTECH dilengkapi katup pembuangan minyak kuningan -tahan korosi sing kuat, nampilake roda tangan abang -loropaken pangguna kanggo operasi sing tepat lan rantai safety kanggo nyegah komponen ilang sajrone pangopènan. Dirancang nganggo segel sing bocor-nyenyet kanggo nandhang kahanan iklim Kanada sing atos, katup iki tundhuk karo standar CSA sing ketat, supaya bisa ngontrol saluran lenga dielektrik Luminol sing aman sajrone servis rutin utawa panggantos cairan, saéngga njamin kinerja trafo jangka panjang-an sing bisa dipercaya.

2.4 Tembaga Grounding Busbar

Trafo sing dipasang ing bantalan SCOTECH duweni fitur busbar grounding tembaga padhet kemurnian dhuwur, dirancang kanggo nyedhiyakake -jalur gangguan impedansi sing sithik sing njamin keamanan listrik sing bisa dipercaya kanggo trafo lan ing-personel. Presisi-bolongan pemasangan sing dibor lan-kurung tugas abot ngamanake busbar kanthi kenceng menyang kandang trafo, dene tali grounding terintegrasi nggawe ikatan listrik terus-terusan ing komponen kritis. Diprodhuksi kanggo nyukupi standar CSA sing ketat, busbar tembaga sing tahan karat -agawe kinerja sing konsisten sanajan ana ing fluktuasi suhu lan kahanan lembab ing Kanada, nglindhungi infrastruktur distribusi daya kritis marang gangguan listrik lan njamin integritas operasional jangka panjang-.

2.5 Sekring Bayonet

Sekring bayonet ing trafo sing dipasang -padha iku piranti protèktif kritis sing bisa dioperasikake sacara eksternal sing ana ing kompartemen khusus. Biasane kasusun saka kartrid sekring sing bisa dicopot sing dipasang ing genggeman terisolasi, dirancang kanggo operasi "panas-tongkat" sing aman dening personel sarana. Fungsi utamane yaiku nyedhiyakake proteksi arus luwih kanggo trafo, asring ing sisih utama, kanthi ngganggu arus gangguan. Fitur utama yaiku desain ngarep-mati; sekring bisa aman dijupuk utawa dipasang tanpa mbabarake bagean urip, ngramut safety pager kang malah sak pangopènan. Desain iki ngidini kanggo isolasi cepet lan panggantos lapangan, njamin pemugaran layanan dipercaya.

03 Testing

Tes Tegangan Terapan minangka tes integritas dielektrik kritis sing ditindakake ing trafo sing dipasang ing pad kanggo verifikasi kemampuan sistem insulasi kanggo nahan overvoltage transien lan tekanan operasi normal kanthi aman. Dilaksanakake miturut standar IEEE lan CSA, tes kasebut kalebu medhot belitan internal trafo lan ngetrapake voltase arus bolak-balik (AC) sing ditemtokake -biasane 1,5 nganti 2 kaping voltase sistem maksimum sing dirating -menyang bushing primer lan sekunder, uga tutup tangki, suwene 1 menit.

Sajrone tes, inspektur ngawasi tandha-tandha rusak insulasi, kayata arcing, flashover, utawa kenaikan arus bocor sing ora normal, sing bakal nuduhake cacat ing sistem insulasi. Tes sing sukses nandheske manawa trafo sing dipasang ing pad bisa nahan kedadeyan overvoltage sementara (contone, serangan kilat utawa lonjakan switching) tanpa gagal, njamin operasi sing dipercaya lan nyuda risiko kegagalan bencana utawa pemadaman listrik ing jaringan distribusi.

04 Situs lan Ringkesan

Ing SCOTECH, trafo sing dipasang ing pad dirancang kanggo nemtokake maneh linuwih, safety, lan efisiensi kanggo kabutuhan distribusi daya sampeyan. Dirancang lan diuji kanthi tundhuk banget karo standar IEEE/CSA, unit iki nyedhiyakake kinerja sing konsisten ing lingkungan kutha, taman komersial, zona industri, lan liyane-sanajan ing kahanan operasi sing paling nuntut.

Kanthi fokus ing pangopènan sing sithik, tapak sikil sing kompak, lan tahan cuaca sing kuat, trafo sing dipasang ing pad dibangun kanggo nyilikake downtime lan maksimalake -nilai jangka panjang kanggo proyek sampeyan. Apa sampeyan nganyarke infrastruktur sing wis ana utawa nggunakake sistem tenaga anyar, SCOTECH tetep dadi mitra sing dipercaya kanggo ngirim solusi trafo -kualitas dhuwur sing disesuaikan. Hubungi tim kita dina iki kanggo ngrembug syarat tartamtu, lan supaya kita sukses sukses karo linuwih sing bisa dipercaya.
