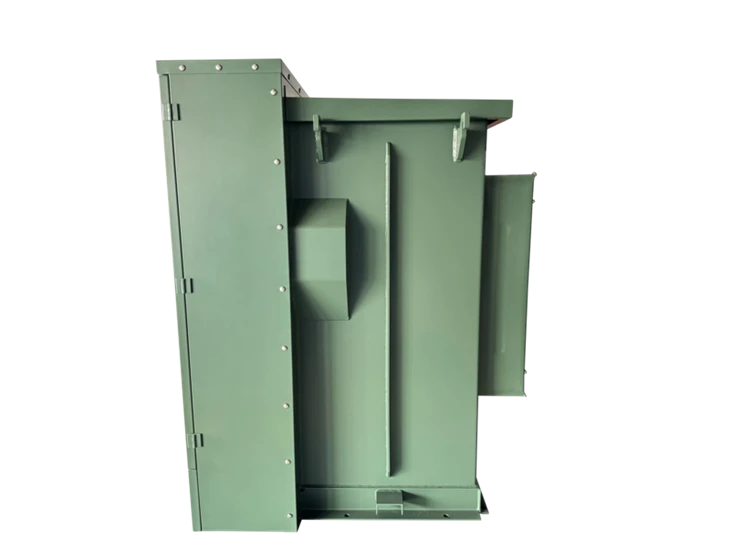

1000 kVA Pad Gunung Transformers For Sale-4,16 / 0,48 kV|AS 2025
Kapasitas: 1000 kVA
Tegangan: 4.16D-0.48Y/0.277 kV
Fitur: karo katup Schrader
Trafo sing dipasang ing telung-fase-: Mimpin jaman anyar daya cerdas, madhangi saben pojok.
01 Umum
1.1 Ringkesan & Requirements Pelanggan
Ing taun 2025, kita nyedhiyakake trafo sing dipasang ing telung -fase pad{3}}1000 kVA (4,16 kV Delta / 0,48Y/0,277 kV, Dyn1, ONAN, ±2×2,4% NLTC) menyang pasar AS.
Persiyapan teknis standar, nanging tantangan ing mburi syarat pelanggan ora gampang.
Titik Pain Pelanggan Kunci
1. Safety ing panggonan rame utawa Dibuwang
Trafo sing dipasang ing Pad-arep lungguh ing papan sing sempit-ing jejere trotoar, etalase, parkiran, utawa pekarangan sarana cilik. Pelanggan butuh unit sing tetep aman ora preduli sapa sing mlaku utawa sing nindakake pangopènan. Ora ana voltase dhuwur sing katon-, ora ana kontak sing ora disengaja, ora ana kejutan.
2. Ketahanan Jangka Panjang -Tentang Cuaca lan Lingkungan
Udan, asor, pedhut uyah, owah-owahan suhu dadakan-taun-taun, kurungan ngadhepi stres sing terus-terusan. Pelanggan pengin trafo sing ora bakal karat, bocor, utawa rusak, lan njaga komponen internal nganti pirang-pirang dekade.
3. Operasi Stabil Ing Kahanan Beban Campuran
Kothak kutha lan komersial arang banget bisa diramalake. Puncak omah ing wayah wengi, puncak komersial ing wayah awan, lonjakan industri kadang-kadang-kabeh mbutuhake trafo sing imbang, ngindhari overheating, lan menehi voltase konsisten tanpa gangguan.
4. Biaya Lifecycle Low Kanthi Maintenance Minimal
Kerugian energi akumulasi, lan perawatan rutin ora murah. Pelanggan nggoleki trafo sing "mlaku kanthi tenang ing latar mburi", kanthi mundhut sithik, ngawasi prasaja, lan wektu macet minimal-nalika tetep tundhuk karo standar IEEE / ANSI kanggo integrasi sarana sing gampang.
1.2 Solusi Kita
Loop-Feed + Dead-Desain Ngarep Ditutup Penuh
Kanggo proyek iki, safety ora mung dadi syarat- nanging minangka titik wiwitan.
Kita milih asistem feed loop-.karo amati -ngarep, struktur sing ditutup, salah siji konfigurasi paling aman kanggo jaringan distribusi kutha lan komersial modern.
Ora ana terminal sing katon. Ora ana risiko kontak sing ora disengaja. Ora kerentanan kanggo udan, bledug, utawa tangan penasaran. Antarmuka HV tetep disegel ing jero kompartemen sing kaku, menehi kapercayan operator sanajan ing lingkungan sing rame utawa{3}}wilayah winates. Lan kanthi fleksibilitas feed loop -, siji bagean saka jaringan bisa dijaga tanpa mateni kabeh sistem-kurang mati, operasi sing luwih lancar, lan instalasi sing luwih resik sakabèhé.
Iki minangka utilitas desain sing terus-terusan milih nalika linuwih lan safety umum kudu luwih dhisik.
Aluminium Winding + LV Foil + Dhuwur -Kinerja Mundhut Efisiensi
Kita uga ngoptimalake apa sing penting kanggo jangka-: biaya operasi.
Transformer digunakakegulungan aluminiuming sisih HV lanlengkap -konstruksi foiling sisih LV-ringan, efisien, lan kuwat sacara mekanis ing-kondisi donya nyata.
Lan efficiency ngandika dhewe.
karo1,3 kW ora ana -mundhut bebanlan6,94 kW mundhut mbukak, unit kasebut nyedhiyakake kinerja dhuwur sing bisa dipercaya kanthi sampah energi sing suda. Tagihan sing luwih murah, kurang stres panas, lan umur insulasi sing luwih dawa. Iki minangka efisiensi sing dibayar kanthi tenang saben taun.
Paket Monitoring & Proteksi Lengkap
Operasi sing aman uga tegese ngerti apa sing kedadeyan ing njero tank.
Unit iki dilengkapi paket pemantauan lan perlindungan lengkap, kalebu:
Pengukur level oli
Nelpon termometer
Pengukur tekanan vakum-
Katup relief tekanan
Piranti relief tekanan cepet
port sampling gas
Bebarengan, komponen iki tumindak minangka sistem peringatan dini-gampang, dipercaya, lan gampang diinterpretasikake dening teknisi lapangan. Dheweke mbantu ndeteksi kenaikan suhu, gas sing kepepet, tekanan ora normal, utawa mundhut lenga kanthi cepet, nambah wektu nanggepi nalika kothak ditekan.
Dirancang & Dites saben IEEE C57.12.34-2022
Saben spesifikasi utama-saka kekuatan mekanik nganti kenaikan suhu lan kinerja dielektrik-diturutiIEEE C57.12.34-2022, standar sing nemtokake kanggo trafo distribusi pad Amérika Utara-dipasang.
Iki njamin unit kasebut nggabungake kanthi lancar karo pangarepan utilitas ing wilayah kasebut.
Desain sing selaras karo kothak AS, dibangun kanggo layanan jangka panjang -dipercaya.
1.3 Spesifikasi Teknis
1000 KVA pad mounted transformer specifications type and data sheet
|
Dikirim menyang
Amerika
|
|
taun
2025
|
|
Jinis
Pad dipasang trafo
|
|
Standar
IEEE StdC57.12.34-2022
|
|
Daya Rated
1000KVA
|
|
Frekuensi
60 HZ
|
|
fase
3
|
|
Feed
Loop
|
|
Ngarep
mati
|
|
Tipe Cooling
ONAN
|
|
Tegangan utami
4.16D kV
|
|
Tegangan Sekunder
0,48Y / 0,277 kV
|
|
Bahan Winding
alumunium
|
|
Pamindahan sudut
Dyn1
|
|
Impedansi
5.75%
|
|
Tutul Ganti
NLTC
|
|
Ngetuk Range
±2*2.4%
|
|
Ora Mundhut Load
1,3 kW
|
|
Ing Load Loss
6,94 kW
|
|
Aksesoris
Konfigurasi standar
|
1.4 Gambar
1000 kVA pad dipasang trafo diagram drawing lan ukuran.
 |
 |
02 Produksi
2.1 Inti
Struktur kolom-telu nyedhiyakake dhukungan independen kanggo saben fase, ngidini distribusi beban sing luwih seragam ing saben kolom sajrone operasi. Iki nyuda gangguan magnetik lan mundhut energi, njamin output daya stabil. Desain inti nggabungake sirkuit magnetik tertutup sing nyuda jenuh lan kerugian magnetik, nambah efisiensi transmisi energi ing trafo. Nggunakke lembaran baja silikon kanthi permeabilitas dhuwur minangka bahan inti ora mung nambah konduktivitas listrik nanging uga kanthi efektif nyuda kerugian lan pemanasan saiki eddy, njamin operasi peralatan sing efisien.
2.2 Penggulungan
Low -Voltage Foil Winding
Struktur: Metal foil nambah kapasitas saiki lan nyuda losses.
Isolasi: Nambah stabilitas ing -panggunaan voltase sithik.
Pembuangan panas: Mbantu distribusi panas efisien.
EMI: Nyuda gangguan elektromagnetik.
Dhuwur-Wire Winding
Konstruksi: Migunakake kabel aluminium kanggo transmisi voltase dhuwur sing efisien-.
Isolasi: Nglindhungi saka short circuit.
Fleksibilitas Beban: Adaptasi kanggo macem-macem beban.
Ketahanan geter: Njamin linuwih ing kaku.
2.3 Tank
Mesin presisi baja nggunakake nglereni laser utawa teknologi nglereni plasma. Piring baja ditekuk lan dibentuk, lan akurasi mlengkung dijamin kanthi peralatan otomatis. Nganggo proses welding standar dhuwur, kayata welding otomatis utawa manual argon busur welding, kanggo mesthekake kekuatan lan tightness saka las. Kabeh tank wis sandblasted kanggo mbusak lapisan oksida lan banjur disemprot karo primer lan top coat kanggo nambah resistance karat. Ing lingkungan khusus, hot-dip galvanizing utawa lapisan anti-anti karat canggih liyane uga bisa digunakake.
2.3 Rapat pungkasan
Instalasi Unit Utama: Kerekan trafo, sambungake garis voltase dhuwur lan kurang, lan priksa grounding.
Sambungan Wiring: Sambungake terminal voltase dhuwur lan kurang lan verifikasi diagram wiring.
Aksesoris lan Cooling: Instal sistem cooling lan aksesoris sing perlu.
Wiwiti lan Debugging: Nindakake mriksa lengkap, daya kanggo testing, lan pangaturan rekaman.
2.4 Komponen
03 Testing
|
Ora. |
Item Tes |
Unit |
Nilai Penerimaan |
Nilai sing diukur |
Kesimpulan |
|
1 |
Pengukuran Resistance |
% |
Tingkat unbalance resistance maksimum |
2.93 |
Lulus |
|
2 |
Tes rasio |
% |
Penyimpangan rasio voltase ing tapping utama: Kurang saka utawa padha karo 0,5% |
-0.13 |
Lulus |
|
3 |
Fase -uji hubungan |
/ |
Dyn1 |
Dyn1 |
Lulus |
|
4 |
Ora ana-mundhut lan arus eksitasi |
% |
I0 : nyedhiyakake nilai sing diukur |
0.43 |
Lulus |
|
kW |
P0: nyedhiyakake nilai sing diukur (85 derajat) |
1.289 |
|||
|
/ |
Toleransi tanpa mundhut beban yaiku ± 10% |
/ |
|||
|
5 |
Losses beban, voltase impedansi, total losses lan efisiensi |
/ |
t: 85 toleransi kanggo impedansi yaiku ± 7,5% Toleransi kanggo mundhut beban total yaiku ± 6% |
/ |
Lulus |
|
% |
Z%: nilai sing diukur |
5.42 |
|||
|
kW |
Pk: nilai sing diukur |
7.223 |
|||
|
kW |
Pt: nilai diukur |
8.451 |
|||
|
% |
Efisiensi ora kurang saka 99,43% |
99.43 |
|||
|
6 |
Tes Tegangan Terapan |
/ |
HV: 19kV 60s LV: 10kV 60s |
Ora ana ambruk voltase test |
Lulus |
|
7 |
Tes Induksi Tegangan Tahan |
/ |
Tegangan Applied (KV): 0,96 |
Ora ana ambruk voltase test |
Lulus |
|
Duration(s): 48 |
|||||
|
Frekuensi (HZ): 150 |
|||||
|
8 |
Pengukuran Resistance Insulation |
GΩ |
HV -LV menyang Ground: |
20.8 |
/ |
|
LV-HV menyang Ground: |
31.0 |
||||
|
HV&LV menyang Ground: |
19.4 |
||||
|
9 |
Tes Kebocoran |
/ |
Tekanan: 20 kPA |
Ora bocor lan ora karusakan |
Lulus |
|
Duration: 12h |
|||||
|
10 |
Test lenga |
kV |
Kekuwatan dielektrik |
54.9 |
Lulus |
|
mg/kg |
Isi Kelembapan |
9.7 |
|||
|
% |
Faktor Dissipation |
0.00227 |
|||
|
mg/kg |
Analisis Furan |
/ |
|||
|
/ |
Analisis Kromatografi Gas |
/ |
04 Pengepakan lan Pengiriman
05 Situs lan Ringkesan
Ringkesan, telung -fase pad{1}}trafo sing dipasang nawakake kinerja sing kuat lan solusi distribusi daya sing bisa dipercaya kanggo macem-macem aplikasi. Kanthi desain sing kompak, instalasi sing gampang, lan fitur safety sing canggih, iki minangka pilihan sing cocog kanggo sistem listrik modern sing mbutuhake efisiensi lan daya tahan. Kita setya nyediakake -produk kualitas dhuwur sing nyukupi kabutuhan pelanggan sing terus berkembang, njamin kinerja lan kepuasan sing optimal. Pilih trafo kita kanggo kabutuhan energi lan nemu prabédan ing kualitas lan layanan.
