Standar Ukuran Tank Transformer: Peraturan, faktor desain, lan aplikasi praktis

Sistem standar sing relevan



 IEC 60076-2: Transformer Daya Part 2: Rise

 IEC 60076-3: Transformer daya Part 3: level jampel, tes dielektrik lan reresikan eksternal



Nyedhiyani kerangka spesifikasi universal kanggo industri transformer global. Standards iki nglengkapi lan koordinasi karo saben liyane kanggo mesthekake yen transformer sing diprodhuksi dening pabrik sing beda duwe tingkat kompatibilitas tartamtu lan ijol-ijolan babagan ukurane.



Faktor sing mengaruhi dimensi tangki transformer

1. Kapasitas Transformer

Kapasitas Transformer minangka salah sawijining faktor utama sing nemtokake ukuran tank kasebut. Umumé, luwih gedhe kapasitas, sing luwih gedhe ukuran tumpukan, intine lan komponen liyane ing transformer, lan tank sing luwih gedhe dibutuhake.

2. Cara Penyejukake

Cara pendinginan beda uga mengaruhi ukuran tank minyak. Cara pendinginan umum kalebu minyak - nyemprotake - couping (ONAN), minyak {{- cooling udara minyak ({3}}.



Onan: Ing lenga - metode pendinginan {{{}} metode penutur dhewe, tangki minyak utamane gumantung karo permukaan sing luwih panas ing permukaan sing luwih gedhe. Iki kudu ukuran tank minyak sing luwih gedhe kanggo nyedhiyakake dissipasi panas sing cukup.



Ofaf: Metode penyejukan lenga sing meksa nggunakake pompa minyak kanggo meksa sirkulasi minyak lan nggunakake penggemar kanggo nambah dissipasi panas, ngasilake efisiensi sing luwih gedhe. Ing kapasitas sing padha, ukuran awak tank minyak utama (ora kalebu klompok radiator eksternal) bisa dirancang supaya bisa kompak.

3. Tingkat voltase

Tingkat voltase sing luwih dhuwur, sing ketat saka syarat informer internal. Jarak antara inti lan tumpukan sing ditambahi, lan jarak jerawat saka bushing menyang tangki minyak tambah, nyebabake kenaikan tank minyak. Kanggo njamin kinerja jampel, perlu nambah jarak insulasi lan nggunakake bahan insulasi sing luwih thicker, sing nyebabake kenaikan ukuran transformer lan ukuran sing cocog karo tangki minyak. Contone, tangki minyak Ukuran transformer 110KV luwih gedhe tinimbang transformer 10KV kanggo nyukupi syarat jampel kanthi level voltase sing luwih dhuwur.

4. Struktur Transformer lan tata letak

Desain struktur internal Transformer duwe pengaruh langsung ing ukuran tank minyak, kalebu wujud sing nduwurke tumpukan, timbal -, lan lokasi regulator voltase.

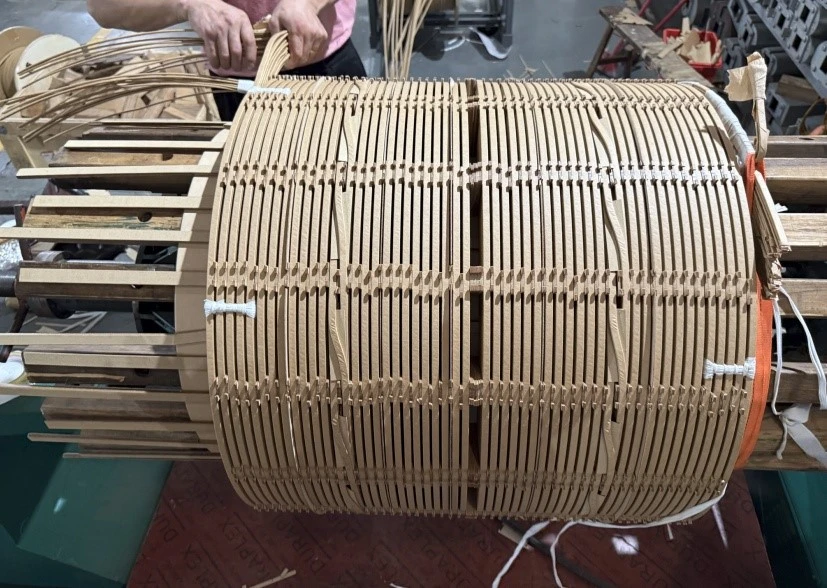

(1) Struktur nduwurke tumpukan

Struktur angin sing beda-beda duwe macem-macem ukuran lan syarat pendinginan, sing bakal mengaruhi volume awak sakabèhé, saéngga nentikan volume internal lan dimensi njaba tank. Formulir tumpukan umum kalebu:
Angkat warna silinder: struktur sing gampang, biaya sing murah, umume digunakake ing cilik lan medium {{0} transformer ukuran.
Tumpukan spiral: cocog kanggo desain saiki, diameter gedhe, lan syarat sing luwih dhuwur kanggo jembar tank minyak.
Tanduran (terus-terusan) nduwurke tumpukan: umume digunakake ing voltase - lan gedhe gedhe - kapasitas Transformers, struktur kompak nanging dhuwur banget.







(2) timbal susunan lan posisi bushing

Timbal - metode voltase dhuwur - lan rendah}-}}}} ing struktur tank minyak. Cara umum saka kabel sing metu yaiku:
Ndhuwur - bushings: Spasi sing cukup ing ndhuwur tank kudu dirancang kanggo ngrampungake instalasi, jarak jampel lan ruang operasi utama.
Sisih -} dipasangake bushings: dimensi lateral tank bisa saya tambah, nanging dhuwur umume bisa dikurangi, sing cocog karo tata letak transportasi lan substasi.
Pilihan bushing wire formulir sing ana gandhengane karo skenario panggunaan Transformer, level voltase, metode kabel, lsp.

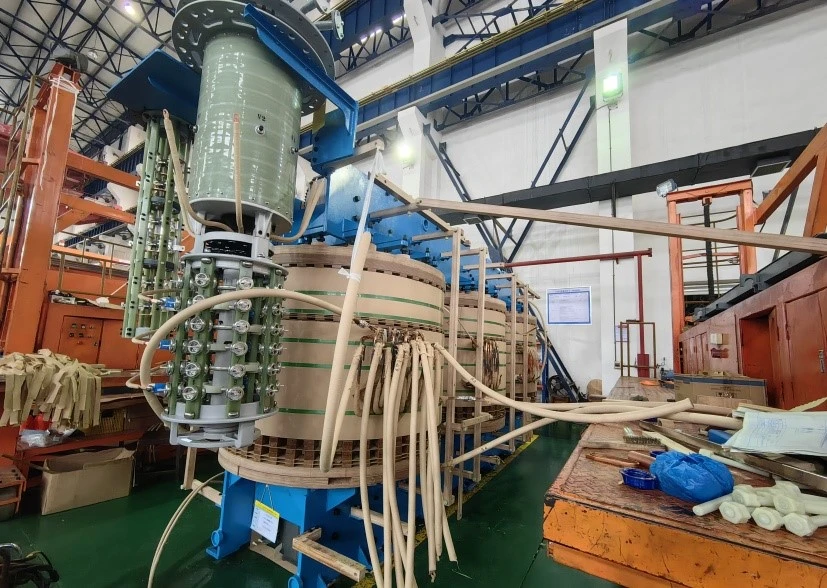

(3) posisi tap

Tata letak saka pangatur paus uga bakal mengaruhi ukuran tank kasebut. Instalasi paling dhuwur mbutuhake nambah dhuwur tank kanggo ngrampungake awak panit. Instalasi sisih bisa ngluwihi dawa utawa ambane tank lan mbutuhake leladen saluran pangopènan. Minyak internal - sing diapusi tap yaiku nambah ruang internal tank lan ngoptimalake struktur sirkulasi minyak. Lokasi sing diangkat supaya bisa nimbang faktor kayata dhuwur, stabilitas, lan gampang pangopènan transformer.



5. Transportasi lan syarat instalasi

Ing aplikasi rekayasa saka transformer, transporter nyata lan ing {{0 {{0 {{0 {{{0} ing kahanan instalasi situs minangka alangan eksternal penting sing kudu dianggep ing desain tank.

(1) watesan ukuran transportasi

Transformer kudu diangkut nganggo dalan, alur, segara, lan sapiturute, lan kudu tundhuk karo watesan saluran transportasi sajrone proses iki:
Ing China, gedhe {{{{}} Pengiriman skala biasane diwatesi: 4,5 m, jembar <3.5-4.5 m (kalebu trailer)
Export transformers must meet the hatch size of containers or roll-on/roll-off ships.
Yen ukurane ngluwihi watesan, bisa uga kudu dibubarake lan ngumpul komponen kayata bushings lan radiator ing situs.
Mula, sajrone tahap desain tank minyak, perlu kanggo ngrancang rute transportasi lan nggunakake ukuran transportasi maksimal minangka salah sawijining kahanan sing ana wates kanggo desain struktur minyak tank.





(2) Space Angkat lan Yayasan

Struktur sing dibutuhake kanggo instalasi angkat lan dhasar dhasar uga kudu dilindhungi undhang-undhang. Ngangkat kuping, ngangkat cincin utawa balok sing nguatake kudu dipasang ing sisih ndhuwur tank minyak kanggo njamin kekuwatan angkat saka kabeh mesin; Ing ngisor iki kudu dilengkapi pandhuan roller utawa piring posisi dhasar kanggo nyukupi syarat babagan - Yayasan Situs ngusapake utawa mbenakake.

Isi standar tangki tangki transformer



Dawane tangki minyak transformer biasane ditemtokake miturut tata komponen internal. Kanggo komponen utama kayata inti lan nduwurke tumpukan, ruang axial cukup kudu dipesthekake supaya ora campur tangan lan njamin kinerja listrik. Ing standar, sawetara tank tank ditemtokake miturut level kapasitas lan voltase sing beda. Contone, kanggo minyak 10KV - transformer sing dicelupake kanthi kapasitas 1000KVA utawa 2000kVA, dawane tank, dawa tangki minyak umume antarane 2-3 meter kanggo mesthekake kanthi adil bisa diinstal lan dioperasi.





Jembar saka tank minyak kudu nggatekake dimensi radial sing nduwurke tumpukan, papan saluran minyak sing dibutuhake kanggo njamin aliran minyak pendinginan, lan bisa nggawe struktur dissipasi panas. Ing tangan siji, perlu kanggo mesthekake yen ana ruang kanggo nduwurke tumpukan, lan ing tangan liyane, saluran kudu kiwa kanggo aliran lan dissipasi panas minyak. Kanggo transformer gedhe, supaya bisa nambah efek dissipasi panas, sink panas utawa radiator bisa disetel ing arah tank minyak, sing uga bakal mengaruhi standar tangki minyak. Contone, kanggo transformer 500KV sing gedhe, amarga diameter nduwurke tumpukan lan kebutuhan kanggo langkah-langkah dissipasi luwih akeh, ambane tank minyak bisa tekan 4-5 meter.





Standar dhuwur utamane ana hubungane karo kontrol kendhali lenga lan perlindungan keamanan transformer. Tank minyak kudu cukup dhuwur kanggo nahan jumlah minyak transformer kanggo mesthekake angin lan inti bisa dadi terisolasi kanthi lengkap lan adhem ing kahanan operasi sing beda. Spasi sing cukup kudu dilestarekake kanggo ekspansi termal minyak insulasi. Ing wektu sing padha, dhuwur uga kudu nggatekake posisi instalasi, kayata bantal minyak, relay, lemak-relief katup tekanan, lan termometer. Contone, dhuwur saka medium - tank tank transformer ukuran udakara 2-3 meter kanggo nyukupi syarat-syarat pangowahan tingkat minyak lan instalasi.



4. Standar Kecandelan Tembok

Kekandelan tembok Tank minyak langsung ana gandhengane karo kekuatan mekanik, panyegel lan kemampuan kanggo tahan tekanan internal tank minyak. Kekandelan tembok ditemtokake miturut faktor kayata kapasitas, tingkat voltase lan tekanan kerja ing transformer. Kanggo transformer cilik, amarga tekanan internal sing rada cilik, tembok ketebalan tank minyak bisa uga 3 - 5 mm; for large high-voltage transformers, in order to withstand higher internal pressure and ensure long-term operation safety, the wall thickness may reach 8-12 mm or even thicker. Kajaba iku, kemampuan anti-deformasi sajrone ngisi minyak vakum uga kudu ditemoni.

Aplikasi ing Teknik lan Produksi

Ing produksi nyata, produsen Transformer kudu desain lan nggawe tank tank ing ngisor standar.



Tahap Desain: Insinyur kudu ngrancang lan ukuran struktur tank minyak kanthi ketat miturut spesifikasi standar, kayata syarat, level insulasi, penebat, instalasi mekanik lan instalasi aksesoris. Ukuran tank minyak ditemtokake miturut standar sing relevan.

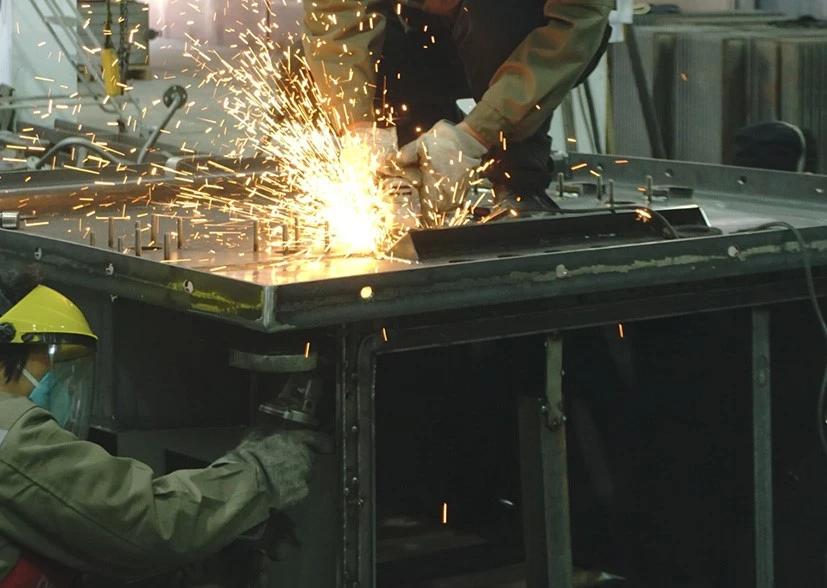

Tahap Manufaktur: Mesthekake yen ukuran tangki minyak cocog karo syarat standar liwat teknologi pangolahan sing tepat. Contone, peralatan pangolahan CNC digunakake kanggo nglereni, mbengkongake, welding lan operasi liyane kanggo mesthekake yen dimensi tangki minyak lan struktur sakabehe nyukupi kabutuhan desain, lan toleransi dikendhaleni ing sawetara sing diabaikan.



Inspeksi Kualitas: Sawise produksi wis rampung, ukuran tank minyak kudu dipriksa, lan alat ukur kanthi ketat kayata instrumen, mikrometer, lan sapiturute, lan sapiturute. Kanggo kekandelan tembok, ganja ketebalan ultrasonik lan peralatan liyane bisa digunakake kanggo diuji kanggo mesthekake yen tembok ketebalan seragam lan cocog karo syarat standar. Tes bocor kanthi meksa bakal ditindakake kanggo nutup lan tekanan.

Nganyari lan pangembangan standar

Kanthi kemajuan teknologi tenaga sing terus-terusan, kinerja lan syarat transformer uga terus-terusan nambah, sing nyebabake nganyari terusan tangki transformer.



Proses Bahan lan Manufaktur Anyar:

Muncul proses bahan lan bahan manufaktur anyar wis ukurane komponen internal transformer luwih kompak, sing bisa uga duwe pengaruh ing standar ukuran tank. Aplikasi saka baja kuat - beas baja sing dhuwur ngidini penipuan tembok ketebalan kanthi moderat nalika njamin kekayaan; Desain nduwurke tumpukan (kayata konduktor transposed, insulasi tipis) lan kompatiér struktur tata tambahan kanggo nambah kapadhetan daya, sing bisa nggawe kahanan kanggo nyuda volume tank.



Panjaluk tingkat voltase sing luwih dhuwur lan transformasi kapasitas sing luwih gedhe:

Panjaluk tingkat voltase sing luwih dhuwur lan transformer kapasitas sing luwih gedhe uga mbutuhake standar kanggo adaptasi karo pangembangan teknologi anyar. Contone, kanthi pangembangan teknologi transformer UHV, standar sing relevan terus diowahi kanggo njamin ukuran tank transformer UHV bisa nyukupi syarat operasi khusus.

Tank Ukuran Ukuran Tank standar minangka sistem kompleks lan ketatus sing dianggep macem-macem faktor lan penting banget kanggo desain, Pabrik lan operasi Transformer. Mung kanthi nliti standar kasebut bisa nindakake kinerja lan safety transformer dijamin lan pangembangan industri tenaga bisa dipromosekake.

Ringkesan

Desain ukuran tank yaiku teknik sistem sing kompleks, tujuan inti kanggo kanthi aman, kanthi efisien lan efisien nyukupi awak transformer, nyebat medium sing winates lan entuk dissipasi panas sing efektif. Proses desain kudu dipikirake pirang-pirang faktor kayata kapasitas transformer, level voltase, metode penebat, proses pangalihan, watesan listrik, jarak insulasi (kekuatan mekanik), kinerja mesin (kekuwatan, - Rintangan sirkuit), cara test, dll. Aplikasi cukup saka standar IEC lan industri (kayata GB) minangka kunci kanggo njamin desain minyak kanggo nyukupi pasar produk lan macem-macem kabutuhan domestik lan manca. Kepatuhan sing ketat karo standar kasebut yaiku kanggo mesthekake operasi stabil saka sistem tenaga lan ningkatake pangembangan industri sing sehat.
